SC2601RPW on alalisvoolu 6–12 V mikroperistaltiline veepump, mille nimikiirus on 100–300 ml/min, rõhk üle 120 kPa, imemine üle 60 kPa, 30 cm kõrgusel alla 50 dB ja 1000-tunnine eluiga. See juhend muudab need arvud valikuotsusteks: millist pingeversiooni tellida, kui palju soojust vool suudab kanda ja kus on parem vastus teist tüüpi pumba jaoks.

Kui valite pumba, lugege jaotisi järjekorras. Kui teil on see juba olemas ja soovite teada, kas see sobib konkreetse konstruktsiooniga, minge konstruktsiooni sobitamise tabeli juurde.

Lühike vastus

Flow on esimene filter.100-300 ml/min puhastab umbes 70-210 W 10-kraadise tõusu juures, mis on üks hotend-külmplokk või üks laserkülmplaat. Sellest ei piisa terve kinnise elektroonikaruumi jaoks.

Pinge määrab kiiruse ja voolu, mitte tugevuse.Kõik neli versiooni asuvad samas 100–300 ml/min sagedusalas. 12 V seade jõuab selle tippu, kui tõmbab alla 320 mA, mistõttu on see printeri puhul tavaline valik.

Imemine on siin olulisem kui surve.Rohkem kui 60 kPa vaakumi juures käivitub pump ise ja saab imeda masina all olevast reservuaarist. Tsentrifugaalpump vajaks selle asemel üleujutatud sisselaskeava.

Ostu marginaal, mitte nimesilt.Toru pikkus, põlved, filter või tagasilöögiklapp võivad maksta 20-30% nimivoolust. Suurendage aasa suurust kuumusest, seejärel lisage see veeris.

Mida see juhend hõlmab

Andmelehe lugemine eelisjärjekorras

Pinge ja vool: 6 V kuni 12 V otsus

Voolukiirus: soojuskoormus, mida pump suudab kanda

Rõhk ja imemine baaris, PSI ja kõrguse meetrites

Peristaltiline, diafragma või tsentrifugaal

Pumba sobitamine nelja levinud printeri konstruktsiooniga

Valikukriteeriumiks on müra ja kasutusiga

Seitse valikuviga

Ettetellimise kontrollnimekiri ja KKK

Kuidas lugeda SC2601RPW andmelehte prioriteedi järjekorras

Lugege spetsifikatsioone sellises järjekorras: kõigepealt vooluhulk ja soojuskoormus, seejärel imemine, seejärel pinge ja vool, seejärel müra ja eluiga. Tagurdades saavad ehitajad pumba, mis on vaikne ja täpne, kuid liiga aeglane või kiire, kuid ei suuda täita.

Vooluhulk ja imemine on need kaks numbrit, mis otsustavad, kas pump üldse teie ahelas töötab, sest need määravad soojuse, mida see suudab kanda ja kas see võib käivituda kuivalt. Pinge ja vool otsustavad, kas see sobib teie toitetoru ja juhtmestikuga. Müra ja elu otsustavad, kas jääte sellega rahule pärast uudsuse lõppemist.

SC2601RPW spetsifikatsioonide komplekt ja iga rea ​​otsus

Pinge ja vool: 6 V kuni 12 V otsus

Valige versioon, mis sobib juba olemasoleva toitetoruga. 3D-printeril, mis on peaaegu alati 12 V, mis jõuab ka vooluriba tippu, hoides voolu madalana.

Pinge on pumba andmelehel kõige enam loetud arv. Kõrgem pinge ei lisa survet ega muuda pumpa oma olemuselt tugevamaks; see tõstab rulli kiirust ja samal võimsusel alandab voolu. Kuna vooluhulk järgib mahuga pumba kiirust, määrab pingeversioon tõhusalt teie vooluvahemiku ülemmäära ja impulsi laiuse modulatsioon (PWM) määrab selle alla tööpunkti.

Võimsusnäitajad arvutatakse nimiväärtustest P=V x I. Allikas: tootja andmeleht.

Praegune on olulisem, kui enamik ehitajaid eeldab. Alla 320 mA 12 V juures tähendab, et pump võib jagada printeri olemasolevat siini õhukese juhtmepaari kaudu ilma spetsiaalse toiteallikata. Hoidke seda oma harus ning samm- ja küttekaablitest eemal, sest mootor on harjatud alalisvoolukoormus ja selle lülitusmüra levib mööda ühist maad.

Üks praktiline reegel: ärge kunagi aeglustage 12 V pumpa, toites seda 6 V. See nihutab mootorit oma konstruktsioonipunktist välja, vähendab voolu ilma, et saaksite puhtalt juhtida, ja ei saavuta midagi, mida PWM-ramp paremini ei teeks.

Voolukiirus: soojuskoormus 100 kuni 300 ml/min võib kanda

100–300 ml/min kannab 10-kraadise tõusu juures umbes 70–210 W, seega sobib SC2601RPW ühele hotend-külmplokile või ühele laserkülmplaadile, mitte tervele printerile.

Aritmeetika on lühike. Nõutav vooluhulk võrdub soojuskoormusega jagatuna jahutusvedeliku erisoojuse ja aktsepteeritud temperatuuritõusuga. Vee puhul, mille soojusmaht on umbes 4,19 J/(cm³·K), taandub ühele reale: vooluhulk ml/min on ligikaudu 14,3 korda suurem soojuskoormusest vattides, jagatuna Celsiuse kraadi tõusuga.

Võtke tõeline näide. Suureformaadilisel printeril on vedelikjahutusega hotend-soojuspaus, mis peab eraldama umbes 45 W, millele lisandub 40 W dioodlasermooduli külmplaat, mida kasutatakse ainult osa töö jaoks. Püsiv kombineeritud koormus on ligikaudu 60 W, kuigi laser surub selle märgistamise ajal 85 W suunas. 10-kraadise tõusu korral vajab püsikast umbes 86 ml/min ja märgistuskarp umbes 122 ml/min. Mõlemad asuvad SC2601RPW sagedusriba alumises pooles, nii et pump töötab vaikselt osalisel töökorral ja piisava varuga.

Sellest näitest tuleneb kaks tagajärge.

Suurus tipptasemele, jookse keskmiselt.määrate silmuse tippkoormusele, mitte keskmisele, ja hoiate pumpa oma riba sees sellel tipul.

Kõrgus on valikuotsus.tugevalt koormatud kontuuril ei ole kõrgust, seega ei saa alamõõdulist pumpa suurema radiaatoriga parandada.

Rullikiirusega voolukaalud mahuga pumbas, nii et töö ja vool liiguvad koos. Ligikaudne kaardistamine andmelehe vooribalt; soojusarvud kasutavad 14,3 x W / tõusu suhet.

Sama oluline on ka vastunäide. Suletud kamber, mis vajab eemaldamist 150 W, nõuab umbes 215 ml/min 10-kraadise tõusu korral, mis asub SC2601RPW riba ülaosa lähedal, ilma et torustiku kadude jaoks jääks varu. See on punkt, kus aus vastus on suurem pump või ümberkujundus, mis eemaldab osa soojusest õhu kaudu enne, kui see jahutusvedelikku jõuab.

Olenemata sellest, millise arvu arvutate, lisage enne pühendumist 20–30%. Avaldatud voolukiirusi mõõdetakse lühikesel sirgel katseseadmel ning tõeline silmus lisab toru pikkuse, kõverad, filtri, tagasilöögiklapi ning reservuaari ja külmplaadi kõrguste erinevuse. Kõik need kulud liiguvad ja need kogunevad kiiremini, kui enamik esimesi prototüüpe eeldab.

Rõhk ja imemine baaris, PSI ja kõrguse meetrites

Rohkem kui 120 kPa on 1,2 baari, 17,4 psi või umbes 12 m veetaset. Rohkem kui 60 kPa imemisrõhk on 8,7 psi, teoreetiliselt piisav, et tõsta vett umbes 6 m kõrgusele.

Neid teisendusi tasub käepärast hoida, sest pumba andmelehed segavad ühikuid vabalt ja üks number võib olenevalt sellest, kumba tsiteerida, muljetavaldav või triviaalne välja näha.

Teisendused kasutavad 1 kPa=0.145 psi ja 1 m veetaset=9.81 kPa; peanäitajad on teoreetilised, enne kaotusi. Allikad: standardrõhu teisendused; tootja andmeleht.

Suletud printeriahela puhul on rõhk peaaegu probleemivaba. Külmplaat, meeter torustikku ja väike radiaator maksavad nende voolukiiruste juures paar kPa, seega on SC2601RPW 120 kPa suur kordne sellest, mida ahel tegelikult nõuab. Jooniselt on näha, et pump on mahutiga ja pumbad suruvad pidevalt, kui väljalaskeava on piiratud, mistõttu ei tohiks te kunagi lasta pumpa vastu ummistunud või suletud väljalaskeava. Surnud peaga peristaltiline pump lihtsalt pigistab toru, suurendades kuumust ja kulumist, ilma et sellest kasu oleks.

Imemine on praktikas kasulikum hinnang. Kuna pump tõmbab oma sisselaskeavast rohkem kui 60 kPa vaakumit, täitub see ise ja see tõmbab vett masina all või kõrval asuvast reservuaarist üles. See kõrvaldab tsentrifugaalpumbaga kaasnevad õhuluku probleemid ja üleujutatud sisselaskeava nõude ning see tähendab, et reservuaari saab paigutada kõikjale, kus see on mugav, mitte kõikjal, kus gravitatsioon seda võimaldab.

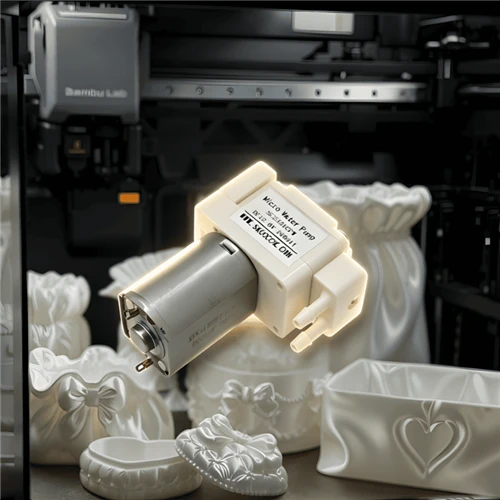

Peristaltiline, diafragma või tsentrifugaal: milline tüüp printerile kuulub

Valige isetäitumiseks peristaltika, täpne madal vool ja vedelikutee, mille saate sekunditega asendada. Valige diafragma, kui vajate suuremat voolu ja survet, ja tsentrifugaal ainult siis, kui sisselaskeava võib jääda üle ujutatud.

Kolm perekonda käituvad piisavalt erinevalt, et tüübiotsus on tavaliselt mudelinumbrist olulisem. Allolevas tabelis on need printeriahela jaoks kõrvuti.

SC2601RPW on peristaltiline pump, nii et vasakpoolne veerg kirjeldab selle käitumist. Allikad: tootja pumba valiku juhend; tööstuse pumbatüüpide võrdlused.

Peristaltika kujundab kaubavoogu puhtuse ja kontrolli tagamiseks. Membraanpump liigutab sama suuruse jaoks rohkem vett, kuid see lisab ventiilid, mis kuluvad, pulseerib voolu ja on üldiselt valjem. Tsentrifugaalpump on loomulik valik, kui soovite saada kõige rohkem liitreid minutis vati kohta, mistõttu PC vesijahutuskontuurid kasutavad neid, kuid see eeldab üleujutatud sisselaskeava ja kaotab tõhususe, kui peab võitlema õhutaskuga. Käsitsi täidetava, külma plaadi taga istuva ja mõnikord mõne sekundi jooksul kuivava printeriahela puhul on peristaltiline kompromiss tavaliselt õige.

Pumba sobitamine nelja levinud printeri konstruktsiooniga

Hotend-külmplokk ja laserkülmplaat sobivad mudelile SC2601RPW. Suletud elektroonikalahter seda ei tee, sest probleemiks on pigem õhkjahutus kui jahutusvedelik.

Allolev tabel töötab pigem soojusallika kui pumba abil, mis hoiab teid suuruse määramisel ausana.

Vooluhulk arvutatakse suhtega 14,3 x W / tõus; korpuse elektroonika juhised järgivad filamentprinteri avaldatud tava. Allikad: tootja vedeliku-süsteemi juhised; Bambu Labi kuuma-hiilimise dokumentatsioon; inseneripraktika.

Kaks rida väärivad kommentaari. Sammmootorid on sageli esimene asi, mida inimesed soovivad vesijahutusega jahutada, ja tavaliselt on see viimane asi, mis seda vajab: jahutusradiaator ja liikuv õhk lahendavad enamiku samm-soojust ning jahutusvedelik teenib oma koha ainult suletud kuumas kambris. Korpuse elektroonika on vastupidine juhtum. Hõõgniitprinterite kohta avaldatud juhised kirjeldavad kambreid, mida hoitakse umbes 60–70 kraadi juures, ja nõuavad aktiivselt jahutatud elektroonikat, kuid vastuseks on ventilaator ja korpuse reiting, mitte veesilmus.

Valikukriteeriumiks on müra ja kasutusiga

Käsitlege müra ja eluea hinnanguid pigem katsetingimuste kui lubadustena. Mõlemad sõltuvad pumba paigaldamisest, juhtimisest ja hooldamisest palju rohkem kui ainult numbritest.

Määratud seadistuses mõõdetakse alla 50 dB 30 cm juures ja sama pump võib masinas kõlada üsna erinevalt. Teie juhitav on paigaldustee: suure jäiga paneeli külge poltidega kinnitatud pump muudab selle paneeli kõlariks, samal ajal kui sama pump silikoontihenditel on märgatavalt vaiksem. Järgmisena loeb ajam, mistõttu 20 kuni 25 kHz sagedusribas olev lülitussagedus hoiab mootori tooni kuulmata. Mõõtke 30 cm enne ja pärast iga muudatust, selle asemel, et usaldada oma konstruktsiooni kirjeldamiseks andmelehe joonist.

1000-tunnine eluiga test on tööaeg ja toru on see osa, mis jõuab selle lõpuni. Teisendage see arv kalendriajaks oma ülesannete täitmiseks: neli tundi päevas on umbes kaheksa kuud, kaheksa tundi päevas umbes neli kuud ja ööpäevaringne tööaeg on alla kuue nädala. Kui vajate pidevalt töötavale masinale pumpa, lisage toruvahetus algusest peale hooldusplaani või valige pikema hooldusintervalliga konstruktsioon.

Seitse valikuviga, mis maksavad prototüübi

Peaaegu iga vale pumba valik tuleneb ühe numbri lugemisest terve komplekti asemel. Need on seitse, mis ilmuvad kõige sagedamini.

1. Ainult vooluga ostmine.Pump saabub, täidab voolu eesmärgi ega tõmba vett masina all olevast reservuaarist üles. Kontrollige imemisvõimsust enne ostmist, mitte pärast.

2. Ostmine ainult survel.Kõrge rõhu näitaja ei ütle voolu kohta midagi. Küsige vooluhulka sellisel rõhul, mida tegelikult vajate, või voolu-rõhu kõverat.

3. Suuruse määramine vastavalt tüübisildi voolule.Avaldatud hinnangud pärinevad lühikesest testimisseadmest. Lisage 20–30% toru pikkuse, painde, filtrite, ventiilide ja kõrguste erinevuse jaoks.

4. Eeldusel, et 12 V on lihtsalt tugevam.Versioonid jagavad vooluriba; 12 V seade jõuab selle tippu madalama vooluga. Pinge seisneb rööpa sobitamises, mitte toores jõus.

5. Elufiguuri taga oleva töötsükli ignoreerimine.1000-tunnine test on tööaeg. Pidevalt töötav masin jõuab selleni nädalate, mitte aastate pärast.

6. Alapinge pumba aeglustamiseks.12 V seadme toitmine 6 V vooluhulga vähendamiseks nihutab mootori konstruktsioonipunktist välja. Kasutage PWM-i ja hoidke nimipinget.

7. Pumba kõva kinnitamine paneelile.Jäik paigaldus muudab korpuse võimendiks. Isoleerige klamber ja tajutav müra ilma pumpa puudutamata.

Kas pole kindel, millist versiooni teie konstruktsioon vajab?Saada üle soojuskoormus, rööpa pinge ja toru jooks ning me sobitame variandi, toru materjali ja tööpunkti.Küsige meilt oma ahela pumpa täpsustada

Ettetellimise kontrollnimekiri

Enne tellimuse esitamist kinnitage viis asja: maksimaalne soojuskoormus, 20–30% vooluvaru sellest kõrgemal, pumba sisselaske rõhu langus, vooluhulk, mida saate saavutada madalaima tööseadega, ja kasutatav toitetoru.

Maksimaalne soojuskoormus, vattides.Arvutage vatti, mitte temperatuuri. Lisage hotend, lasermoodul ja mis tahes muu jahutatud allikas ning suurus, et saada suurim samaaegne kogusumma.

Nõutav vool, varuga.Jagage 10-kraadise tõusu korral 14,3-ga, seejärel lisage tegelike sanitaartehniliste kadude jaoks tulemusest viiendik kuni kolmandik.

Silmus, mitte ainult pump.Pump on täpselt nii hea, kui hea on seda toidav ringkond. Osaliselt ummistunud külmplaat võib voolu vähendada isegi siis, kui pump on liiga suur.

Minimaalne tollimaks.Kinnitage madalaim kasulik voog. Teatud võimsusest madalamal muutub vooluhulk raskesti kontrollitavaks, seega kontrollige, kas teie minimaalne jahutusvajadus on sellest suurem.

Pinge ja vool.Sobitage versioon siiniga, hoidke harus alla 320 mA vaba ruumi ja planeerige pinge vähendamise asemel PWM-juhtimist.

Korduma kippuvad küsimused

Mis on SC2601RPW maksimaalne voolukiirus?

Andmelehel on pumba kiirus 100–300 ml/min 6 V, 8 V, 10 V ja 12 V versioonide vahel, mis on umbes 6–18 l/h. Kõrgeim näitaja on täistöörežiimil 12 V versioonil ja pärast reaalseid torustikukadusid peaksite kasutama 20–30% vähem.

Kas SC2601RPW on iseimev?

Jah. See on positiivse nihkega peristaltiline pump, mille imemisvõimsus on üle 60 kPa, nii et see tõmbab vett masina all olevast reservuaarist pähe. Krundi see igal juhul enne pikki sõite, sest kuiv toru kuumeneb ja kulub kiiremini.

Millist rõhku tekitab SC2601RPW PSI-s?

Rohkem kui 120 kPa on umbes 17,4 PSI ehk 1,2 baari, mis on ligikaudu 12 meetrit veetaset. See on palju rohkem, kui suletud printeri silmus vajab, ja see on selgeim märk sellest, et pump on positiivse nihkega konstruktsioon.

Milline pinge versioon on 3D-printeri jaoks parim?

12 V versioon, kuna see sobib printeri olemasoleva siiniga ja jõuab vooluriba ülaossa, kui tõmbab alla 320 mA. Kasutage toitepinge vähendamise asemel tööpunkti valimiseks PWM-i.

Kas SC2601RPW saab jahutada tervet suletud printerit?

Ei. Selle vooluriba katab ligikaudu 70–210 W 10-kraadise tõusu korral, mis on üks hotend või üks laserkülmplaat. Kambri kuumus ja suletud elektroonika on õhkjahutuse probleemid ja väikese jahutusvedeliku ahela lisamine neid ei lahenda.

Kas peristaltiline pump on õige valik printeri jahutuskontuuri jaoks?

Kui soovite iseimevat, täpset madalat voolu ja vedeliku liikumisteed, saate toru vahetades uuendada. Kui vajate madalal rõhul palju voolu ja saate tagada üleujutatud sisselaskeava, liigutab tsentrifugaalpump sama võimsuse jaoks rohkem vett.

Kuhu see teid jätab

SC2601RPW on väikese vooluhulgaga iseimev pump ja iga valikuküsimus tuleneb nendest kolmest faktist. Selle kiirusega 100–300 ml/min on üks hotend või üks laserkülmplaat; selle imemine võimaldab teil paigutada reservuaari kuhu iganes soovite; ja selle survekõrgus tähendab, et silmus ei ole kunagi piirav tegur. Valige printeri jaoks 12 V versioon, lisage vooluhulgale varu, kinnitage see pehmelt ja käsitlege toru kulumaterjalina.
